U-BLOX NINA W106 + VISUINO + RAPID SCADA + REMOT3
BLOG ALFA
O objetivo deste BLOG é demonstrar como é possível utilizar o VISUINO para programar o módulo U-BLOX NINA W106 para ser acessado via MODBUS TCP, ou seja, tornando-o em um servidor MODBUS. Foi utilizado o EVK-NINA-W para os testes e somente efetuado leituras (READ INPUT REGISTER e COIL), bem como escrita COIL, ligado em um GPIO do W106, através do software RAPID SCADA. O RAPID SCADA tem a opção de ser acessado via WEB, então o mesmo será compartilhado para ser acessado de qualquer parte do mundo via DESKTOP REMOT3.IT.
MODBUS
Modbus é um Protocolo de comunicação de dados utilizado em sistemas de automação industrial. Criado originalmente no final da década de 1970, mais especificamente em 1979, pela fabricante de equipamentos Modicon. É um dos mais antigos e até hoje mais utilizados[2] protocolos em redes de Controladores lógicos programáveis (PLC) para aquisição de sinais(0 ou 1) de instrumentos e comandar atuadores. A Schneider Electric (atual controladora da Modicon) transferiu os direitos do protocolo para a Modbus Organization em 2004 e a utilização é livre de taxas de licenciamento.Por esta razão, e também por se adequar facilmente a diversos meios físicos, é utilizado em milhares de equipamentos existentes e é uma das soluções de rede mais baratas a serem utilizadas em Automação Industrial.
Originalmente implementado como um protocolo de nível de aplicação destinado a transferir dados por uma camada serial, o Modbus foi ampliado para incluir implementações em comunicações seriais, TCP/IP e UDP (user datagram protocol).
O Modbus é um protocolo de requisição-resposta que utiliza um relacionamento mestre-escravo. Em um relacionamento mestre-escravo, a comunicação sempre ocorre em pares — um dispositivo deve iniciar a requisição e então aguardar por uma resposta — e o dispositivo iniciador (o mestre) é responsável por iniciar cada interação. Tipicamente, o mestre é uma interface homem-máquina (IHM) ou sistema SCADA (Supervisory Control and Data Acquisition) e o escravo é um sensor, controlador lógico programável (CLP) ou controlador programável para automação (CPA). O conteúdo dessas requisições e respostas e as camadas de rede pelas quais essas mensagens são enviadas são definidos pelas diferentes camadas do protocolo.
Acesso aos dados no Modbus e o modelo de dados do Modbus
Os dados que podem ser acessados pelo Modbus são armazenados, de forma geral, em um dos quatro bancos de dados, ou faixas de endereço: coils, entradas discretas, registradores holding e registradores de entrada. Como ocorre com muitas partes da especificação, esses nomes podem variar, dependendo da indústria ou aplicação. Por exemplo, os registradores holding podem ser denominados registradores de saída, e os coils podem ser referidos como saídas digitais ou discretas. Esses bancos de dados definem o tipo e os direitos de acesso dos dados contidos. Os dispositivos escravo têm acesso direto a esses dados, que são hospedados localmente nos dispositivos. Os dados que podem ser acessados pelo Modbus são de forma geral um subconjunto da memória principal do dispositivo. Por outro lado, os mestres Modbus precisam solicitar acesso a esses dados, utilizando diversos códigos de função
Endereçamento do modelo de dados
A especificação define que cada bloco contém um espaço de endereçamento de até 65.536 (216) elementos. Com a definição da PDU, o Modbus define o endereço de cada elemento de dados na faixa de 0 a 65.535. Entretanto, cada elemento de dados é numerado de 1 a n, onde n tem o valor máximo de 65.536. Assim, o coil 1 está no endereço 0 do bloco de coils, enquanto que o registrador holding 54 está no endereço 53 da seção de memória reservada pelo escravo para os registradores holding.
Não é obrigatório implementar as faixas completas permitidas pela especificação no dispositivo. Por exemplo, pode ser escolhido para um dado dispositivo não implementar coils, entradas discretas ou registradores de entrada e, em vez disso, utilizar registradores holding de 150 a 175 e 200 a 225. Isso é perfeitamente aceitável; nesse caso, tentativas de acesso inválidas seriam tratadas por exceções.
Faixas de endereçamento de dados
Embora a especificação defina que diferentes tipos de dados devem existir em blocos diferentes e atribua uma faixa de endereços local para cada tipo, isso não implica que haverá necessariamente um esquema de endereçamento intuitivo ou facilmente compreensível para a documentação da memória que pode ser acessada pelo Modbus para um determinado dispositivo. Para simplificar a discussão sobre as posições dos blocos de memória, foi introduzido um esquema de numeração que inclui prefixos ao endereço dos dados em questão.
Por exemplo, em vez de se referir a um item como registrador holding 14 no endereço 13, o manual do dispositivo pode se referir a um item de dados no endereço 4.014, 40.014 ou 400.014. Em todos esses casos, o primeiro número especificado é 4, que representa os registradores holding; os demais números especificam um endereço. A diferença entre 4XXX, 4XXXX e 4XXXXX depende do espaço de endereços utilizado pelo dispositivo. Se todos os 65.536 registradores estiverem em uso, utilizaremos a notação 4XXXXX, pois ela permite o uso da faixa de 400.001 a 465.536. Se apenas alguns registradores forem usados, uma prática comum é usar a faixa de 4.001 a 4.999.
Maiores detalhes neste excelente LINK
MODBUS TCP (Utilizado)
Modbus TCP/IP, também conhecido como Modbus-TCP é simplesmente o protocolo Modbus RTU com uma interface TCP que é executada na Ethernet.
TCP/IP chamado de Protocolo de Controle de Transmissão e Protocolo de Internet, que fornece o meio de transmissão para mensagens Modbus TCP/IP.
O TCP/IP facilita um grande número de conexões simultâneas, por isso é a escolha do iniciador se reconectar uma conexão ou reutilizar uma conexão vivida.
u-BLOX NINA W106
Wi-Fi 802.11b/g/n
Dual-Mode Bluetooth v4.2
Poderoso suporte de CPU aberta para aplicativos personalizados
Tamanho pequeno e várias opções de antena
Pino compatível com outros módulos NINA
Certificação global
Módulo baseado no ESP32, com 4MB FLASH
RAPID SCADA
Rapid SCADA é uma plataforma de automação industrial de código aberto. O software out of the box fornece ferramentas para a criação rápida de sistemas de monitoramento e controle. Em caso de grande implementação, o Rapid SCADA é usado como um núcleo para o desenvolvimento de soluções personalizadas de SCADA e MES para um Cliente.
O código aberto é a chave para a transparência e segurança do software. O modelo de licenciamento permite a criação de novos produtos de software derivativo.
Rapid SCADA é uma escolha perfeita para criar grandes sistemas de automação industrial distribuída. O SCADA rápido é executado em servidores, computadores incorporados e na nuvem. Os nós rápidos do SCADA trocam informações entre si e interagem com bancos de dados externos em tempo real.
As principais classes de sistemas desenvolvidos usando o Rapid SCADA são as seguintes:
- Sistemas de automação industrial e sistemas IIoT.
- Sistemas de controle de processos.
- Sistemas de contabilidade de energia.
VISUINO
Visuino é o mais recente software inovador da Mitov Software. Um ambiente de programação visual que permite programar suas placas Arduino. ... Os componentes encontrados no software Visuino representam seus componentes de hardware e você pode criar e projetar facilmente seus programas usando o recurso de arrastar e soltar.
Abra o VISUINO e monte o projeto conforme configurações abaixo
Configure Socket Server para Porta 502
Configuração para Colocar U-BLOX NINA W106 como MODBUS TCP (SERVER)
Nos exemplos abaixo, são criados dois INPUT REGISTERS os quais recebem números aleatórios para serem lidos pelo MODBUS TCP (CLIENT). Um Coil (entrada) também recebe um número (0,1) aleatório, outro Coil (saída) também é criado para acionar um LED.
Input Registers com registros 0 e 2 atribuídos pelo VISUINO, bem como dois Coils com registros 0 e 1

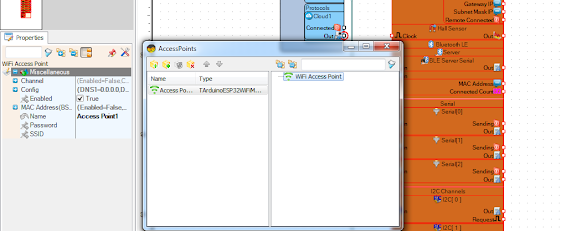

Configure o U-BLOX NINA W106 para acesso à Internet via WIFI 802.11
Coloque dados do seu AP
Compile,Grave e resete o U-BLOX NINA W106
Execute o programa no U-BLOX NINA W106
No terminal aparecerá o IP.
Instale o RAPID SCADA
Muito atenção nas mensagens
Execute o aplicativo RAPID SCADA e configure os 2 READ INPUT REGISTER, 2 COILS.
Excelente Vídeo para os primeiros passos
Veja imagem por imagem como configurar RAPID SCADA
IP retornado pelo U-BLOX NINA W106 (MODBUS SERVER)
Via TCP
Definição dos Registradores do MODBUS
Guardando configuração
Criação dos CANAIS de ENTRADA e SAÌDA
Guardar em um banco de DADOS (Tabela)
Atualiza Projeto

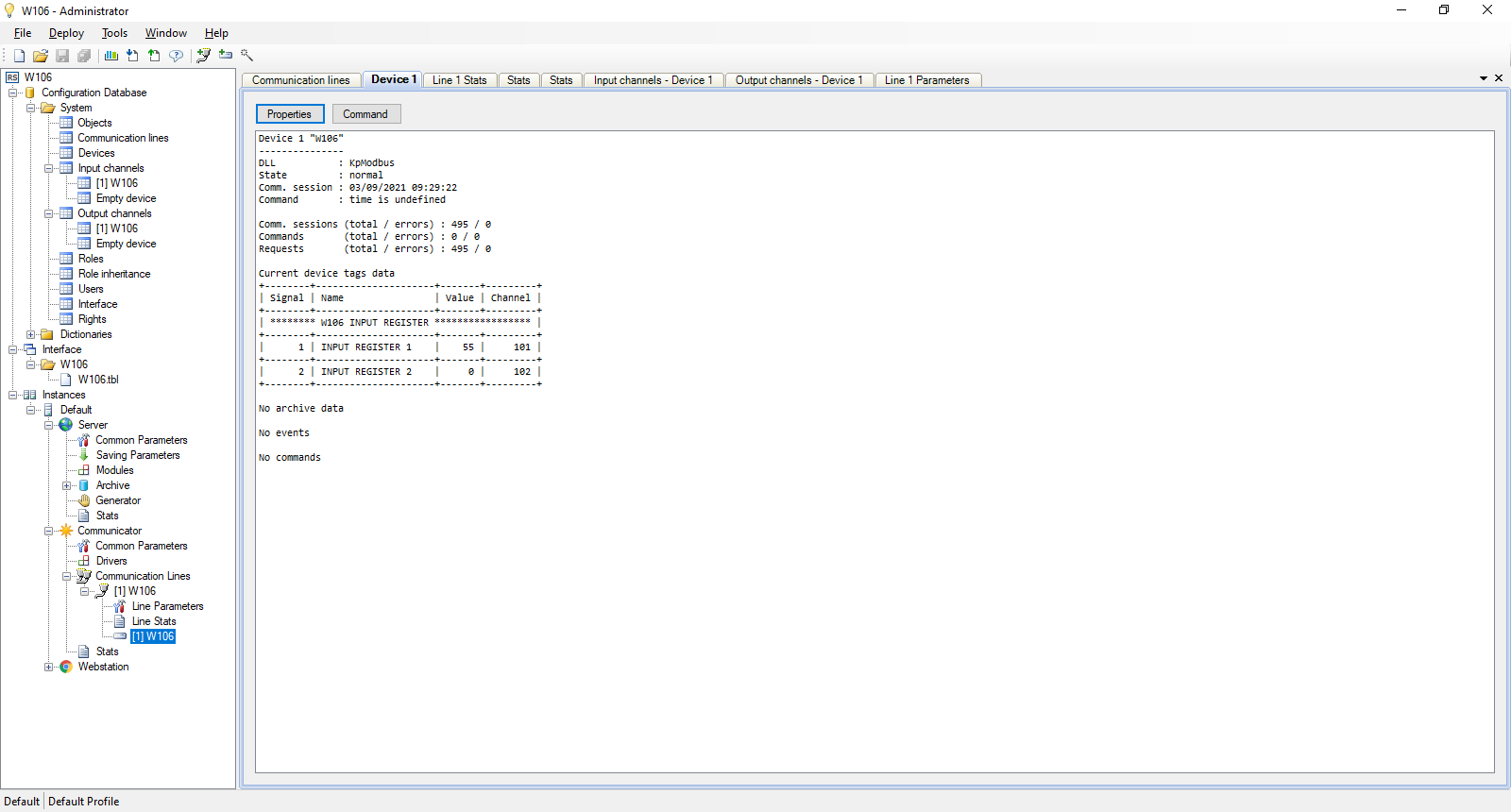

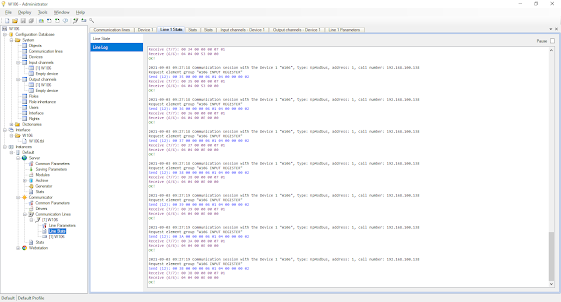

Testando se RAPID SCADA está se comunicando com o U-BLOX NINA W106

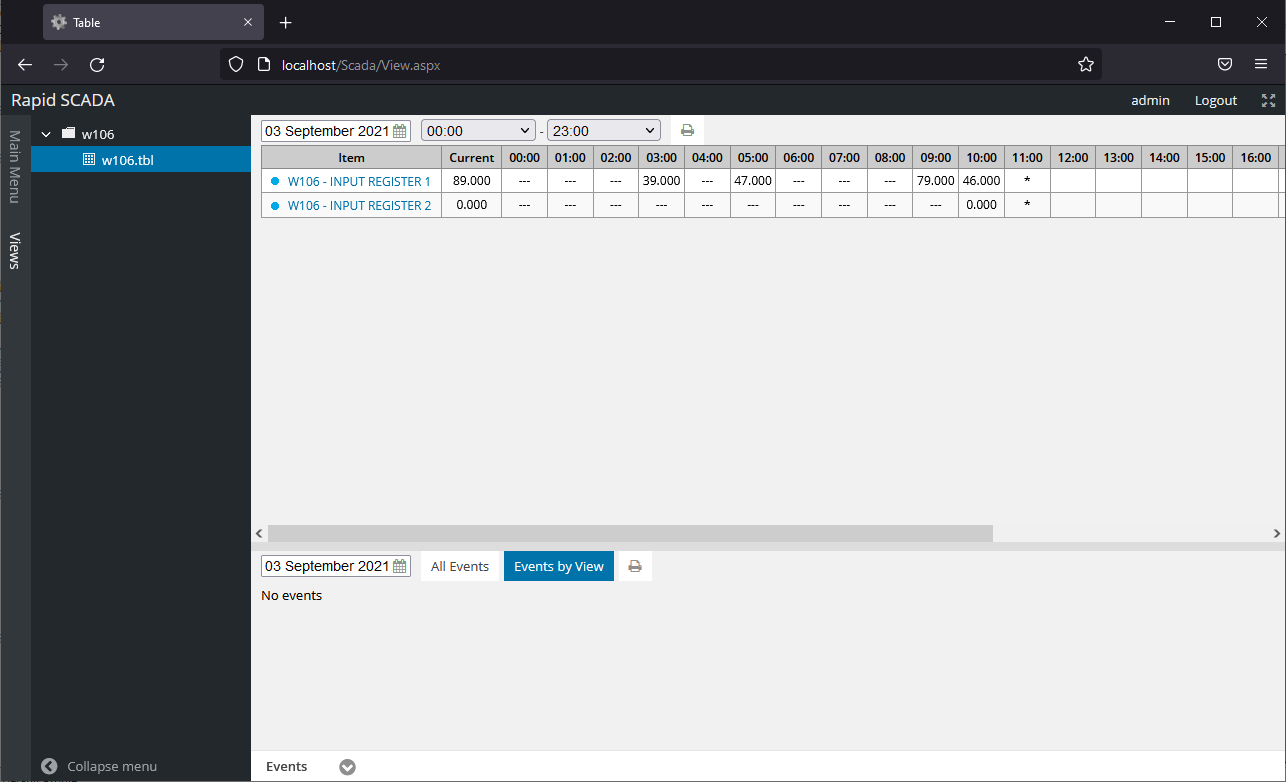

RAPID SCADA como WEB SERVER - Password 12345
Definindo REGISTROS para ser armazenados na TABELA
REMOT3
Instale DESKTOP Remot3 e crie sua conta.
No Remot3 (DESKTOP) você tem que compartilhar a WEB SERVER criada pelo RAPID SCADA, sendo a mesma escutando no porta 80.
Adicionar /Scada/Login.aspx
Romote Access from Remot3 Company
Questões: suporte@smartcore.com.br
FONTES:
http://rapidscada.net/doc/content/latest/en/use-cases/modbus-protocol.html
